苏州T型槽平板标准尺寸及采购注意事项

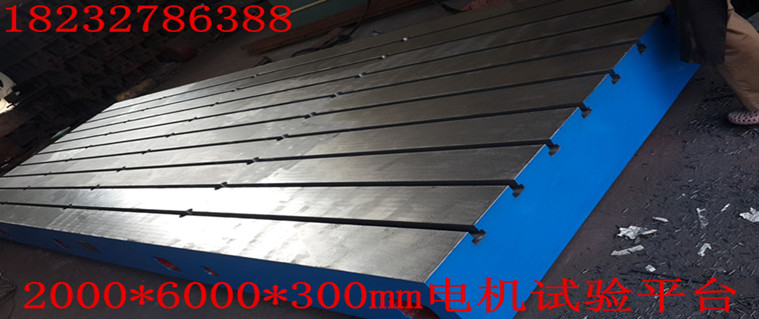

　　苏州T型槽平板采用的是 纯铁铸造而成的，又叫T型槽平台是一种表面带有T型槽的铸铁平台，用于装配、调试机械设备的铸铁平台量具，使用高强度铸铁铸造，不仅精度稳定，而且坚固耐用。

　　T型槽平板标准尺寸：

开口尺寸 T型槽宽度 T型槽深度   总深度

14         30        11         29

18       30--32     11--12      30--36

20         36       16--18      30--36

22       37--40     16--18      38--45

24         42       20          40--46

28       46--50     20--22      48--56

36       56--60     25--28      61--71

42       68--72     32--35      74--85

　　T型槽平板采购注意事项：

　　1、T型槽平板主要的缺陷包括气孔、沙孔、夹沙、缩松等。T型槽平板的缺陷在《中华人民共和国机械行业标准》jb/t 7974—2000里有处理的详细规定，T型槽平板使用寿命和缺陷修复有密切的关系，所以对平板的缺陷做修复时要严格按工艺要求处理。

　　2、T型槽平板的承载要求：T型槽平板单位面积承受的重量后，铸铁平板的变形挠度，为了便于理解，我们可以看作铸铁T型槽平板放好工件后，在不影响正常使用的情况下，铸铁T型槽平板所能够承受的压力。

　　3、T型槽平板的工作面采用刮削工艺，工作面上可加工V形、T形、U形槽和圆孔、长孔等，可用来固定动力机械设备。

　　4、T型槽平板精度：按 标准计量检定规程执行，分别为1，2，3级。

　　5、T型槽平板应采用 细密的灰口铸铁或合金等材料制造，一般为HT200—HT250，其工作面硬度应达到170-220HB。

　　6、T型槽平板工作面通常应采用刮削工艺，对采用刮削加工的3级T型槽平台工作面，其表面粗糙度Ra的 允许值为5um。

　　7、T型槽平板规格600*900mm—3000*6000mm( 殊规格根据需方图纸制作0317-8326033)。

　　T型槽平板http://www.hbtclj.com/是用于产品装配、组装、焊接、铆焊、组对是的铸铁基础工作平台，目的是方便产品组装、焊接、铆焊、制作等，保证成品的精度、平面度、角度、直线度。T型槽平板用来固定工件和产品，方便定位和划线、测量等工作。
