光隙法测量工件直线度误差
2015年04月29日
测量工具：铸铁平台，刀口尺;
测量目的：要求所检验工件的工作面精度误差值在正常工作要求之内;
测量方法：以铸铁平台为基准面，用刀口尺按光隙法进行测量;
光隙法是将刀口尺工作棱边作为基准线与被测实际线相接触，也可将被测件放在铸铁平台上，观察光隙的大小。
测量中，光隙较大时，用塞尺测量其值，光隙较小时，通过与标准光隙比较来估读。观察光隙时，光线应均匀明亮。一般光隙大于0.5微米时，便可观察到透射光，大于3微米可看到白光，介于0.5微米—3微米可看到蓝光。
测量时，应使刀口尺与被测素线紧密接触，刀口尺要轻轻防置，不得施压，转动刀口尺使其相对工件被测线的位置符合 小条件。检验凸面时，应使两端的光隙相等，检测鞍面时，刀口尺应放在中间位置。
注意事项;刀口尺应平移，测量若干条素线时，取其中 的误差值作为该被测零件的直线度误差。

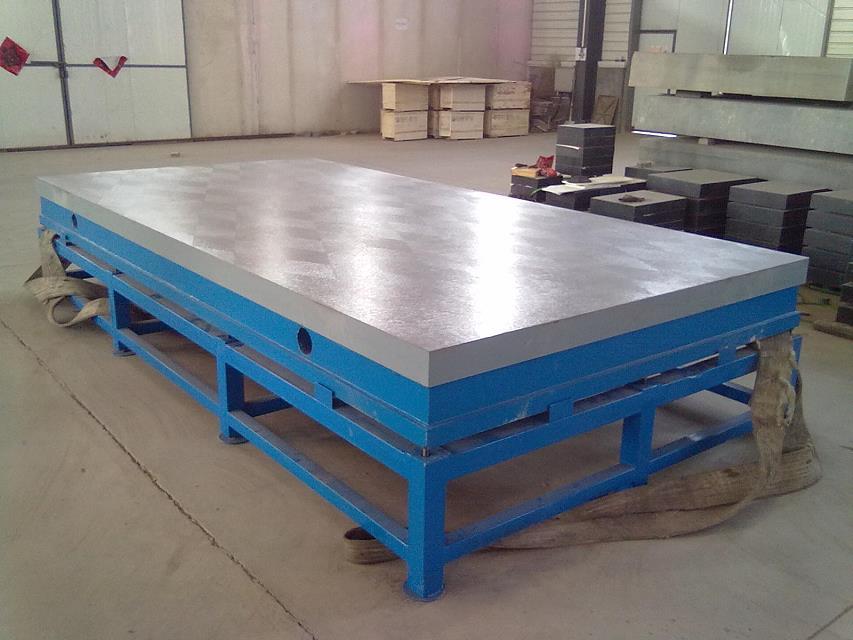

铸铁平台图片；

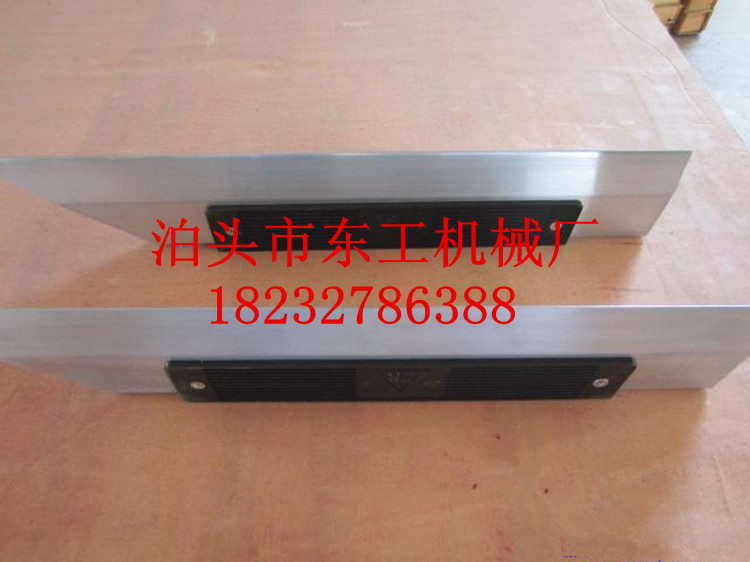

刀口尺图片：
