专业设备装配试验焊接用地轨,T型槽地槽铁的规格及技术参数

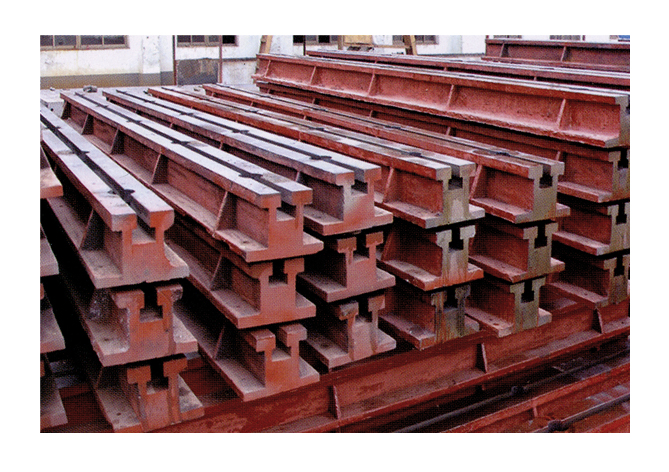

　　地轨,T型槽地槽铁又叫铸铁地轨，T型槽地轨采用翻砂工艺铸造而成，材质为灰铸铁HT200-HT250，是根据设备的固定点来设计、拼接成铸梁平台，用于大型设备的装配、试验、焊接和检验。

　　地轨,T型槽地槽铁http://www.hbtclj.com技术参数：

　　1、别名：T型槽地轨,地梁,地槽铁,基础槽铁，铸铁地轨，条形平台

　　2、 点：节省材料成本，又可以占用很小的空间，性价比高;

　　3、材质：高强度铸铁HT200-300，工作面硬度为HB170-240;

　　4、地轨造型材料：型砂，粘土砂，芯砂，树脂砂;

　　5、.地轨的埋设深度应与地面装饰层持平或略高于3-5mm.

　　6、地轨安装后，要任意1m长度内，水平偏差度不大于1mm，全长不大于2mm，轨道这间对应点的水平偏差不大于1mm,每两条轨道之间的平行度偏差小于2mm。

　　7、轨道的固定方法，在轨道的内侧两边，按要求间距(约500-700mm)用M8铁膨胀钉或射钉固定牢靠。轨道底面与地面必须紧密着力，不得有虚跨间隙，以防止地轨轨道载荷后弯曲变形。

　　8、地轨铸件力学性能：抗拉强度：≥250N/mm2 硬度：HB=190-240

　　9、精度：上表面的不平度不大于0.3mm(在全长内);上下表面的不平行度不大于1.0mm(在全长内); 直线度在全长内不大于8mm。

　　地轨,T型槽地槽铁规格：：(长×宽×高)(单位：mm)

　　1500×150×150 1500×200×150 1500×250×300 1500×300×400

　　2000×200×300 2000×250×300 2000×300×350 2000×350×350

　　2500×200×300 2500×250×300 2500×300×350 2500×300×400

　　2750×200×300 2750×250×300 2750×300×350 2750×300×400

　　3000×300×300 3000×300×350 3000×300×400 3000×320×400

　　3200×300×300 3200×300×350 3200×300×400 3200×320×400

　　3500×300×300 3500×300×350 3500×300×400 3500×320×400

　　4000×300×300 4000×300×350 3500×300×400 4000×320×400

　　4500×300×350 4500×300×400 4500×320×400 4500×350×400

　　5000×300×400 5000×350×400 5000×400×450具体规格可根据需方图纸制作或双方商定生产加工。
