重型电机试验专用铸铁平台产品的型号参数及所需配件

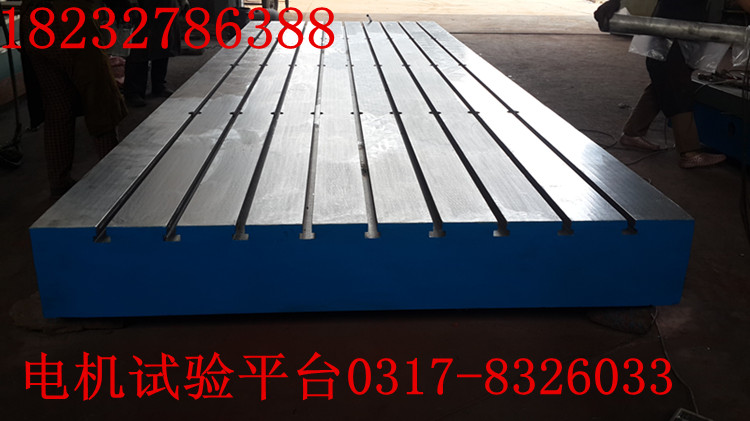

　　电机的设计、制造过程始终离不开试验，无形中试验的基本工具自然也 缺少不了电机试验平台，电机试验铸铁平台主要用于机械、电机、发动机的动力试验，具有较好的平面稳定性和韧性，表面带有T型槽及螺栓孔，可以用来固定实验设备。

　　电机试验专用铸铁平台基准参数：

　　1、 点 : 精度高,抗疲劳 ;

　　2、用途 : 电机试验 ;

　　3、结构 : t型槽,重型 ;

　　4、规格 : 600x1000—3000x4000mm（定制电话0317-8326033） ;

　　5、工作面硬度 : HB170-240 ;

　　6、材质 : HT20,HT250 ;

　　7、精度 : 1级,2级 ;

　　8、品牌 : 东工牌 ;

　　9、加工定制 : 是 ;

　　电机试验铸铁平台 全部采用CAD/CAM技术，加工工艺：实型模型及工装→实型铸造→铸件人工时效处理→粗加工→二次人工时效→精加工→人工刮研→检验合格→包装。

　　电机试验铸铁平台结构箱体式，采用工作面、侧围、筋板三个部分组成，各部分均为一次性浇注而成。工作台面的厚度 为关键，既要保证使用效果还不能太厚，也 是做到性价比 ;性价比高还涉及到围子和筋，围子在使用中起到支撑作用，厚度和高度都和平台支撑能力息息相关，加强筋起着拉伸作用，也要根据承重要求设计搭配加强筋的高度和厚度，加强筋的高度通常为半筋、满筋及平筋。

　　电机试验铸铁平台刚度指标规定试验平台工作面中央每施加250N(1N=0.102kgf)载荷，平板挠度应不超过1 m。试验时，各级平板的挠度值应不超过00级平板平面度公差值的一半。各种规格的实验平台，在工作面中央的集中载荷区域，施加的额定载荷以及允许挠度值具体指标。

　　电机试验铸铁平台配件一般为地脚螺栓配合垫铁安装：

　　垫铁是按JB/T6607-93标准制造. 当电机试验设备的负荷由垫铁组承受时，垫铁组的位置和数量，应符合下列要求：

　　一、每个地脚螺栓旁边至少应有一组垫铁。

　　二、垫铁组在能放稳和不影响灌浆的情况下，应放在靠近地脚螺栓和底座主要受力部位下方。

　　三、相邻两垫铁组间的距离宜为500～1000mm。

　　四、每一垫铁组的面积，应根据设备负荷，按公式计算;

　　五、设备底座有接缝处的两侧应各垫一组垫铁。

　　使用垫铁调平时，应符合下列规定：

　　一、承受负荷的垫铁组，应使用成对斜垫铁，且调平后灌浆前用定位焊焊牢，钩头成对斜垫铁能用灌浆层固定牢固的可不焊。

　　二、承受重负荷或有较强连续振动的设备，宜使用平垫铁。每一垫铁组宜减少垫铁的块数，且不宜超过5块，并不宜采用薄垫铁。放置平垫铁时，厚的宜放在下面，薄的宜放在中间且不宜小于2mm，并应将各垫铁相互用定位焊焊牢，但铸铁垫铁可不焊。每一垫铁组应放置整齐平稳，接触良好。设备调平后，每组垫铁均应压紧，并应用手锤逐组轻击听音检查。

　　三、对高速运转的电机设备，当采用0. 05mm塞尺检查垫铁之间及垫铁与底座面之间的间隙时，在垫铁同一断面处以两侧塞入的长度总和不得超过垫铁长度或宽度的1/ 3。

　　四、电机试验铸铁平台调平后，垫铁端面应露出设备底面外缘;平垫铁宜露出10～30mm;斜垫铁宜露出10～50mm。垫铁组伸入设备底座底面的长度应超过设备地脚螺栓的中心。安装在金属结构上的设备调平后，其垫铁均应与金属结构用定位焊焊牢。

　　电机试验铸铁平台http://www.hbtclj.com/除了某些研究性试验外，应遵循一定的标准和规范、对试验条件、试验方法、试验平台精度、结果评价等进行限定，以确保试验结果的再现性和可对比性。
