筋式铸铁平板产品规格,型号,用途

　　筋式铸铁平板可克服铸铁平板因壁厚差别带来的应力不均所造成的歪扭变形，增强铸铁平板的强度和刚性，以节约铸铁用量，减轻重量，减少铸造缺陷，降低成本，合理的设计筋式铸铁平板的厚度、高度、趟数对铸铁平板精度的保证起着重要作用。

　　筋式铸铁平板的 点：

　　1、提高铸铁平板的结构强度，有利于防止其因内应力太大而开裂;并且由于本体采用了铸钢材料，增加了铸铁模抗热胀冷缩的强度，并且即使发生开裂，也易对其裂缝进行焊接修补，从而能够重复使用，大大延长了使用寿命。

　　2、铸铁平板的底部设计围板和筋板 是为了增加铸铁平板的稳定性，一般的距离是间距500mm，要是铸铁平板的规格较小也可以按照实际情况来设计，底部设计围板和筋板 是为了增强铸铁平板的稳定性。

　　3、铸铁平板使用的铸铁模包括数个加强筋，加强筋分别设于与铸槽底端相对应的本体底部，并且加强筋的上端与本体底部连接固定,

　　4、上面的加强筋能有效的像“工”字铁般增加铸铁平板的刚性和强度，并且不用大幅增加铸铁平台切面面积。但没有加强筋的铸铁平台是很难铸造成型的，加强筋可充当铸铁平台内部流道，有助于模腔充填，对帮助铁水注入铸铁平台的支节部分有很大的作用。对一些要经常受压力、扭力的部分也容易破坏铸铁平板整体精度。

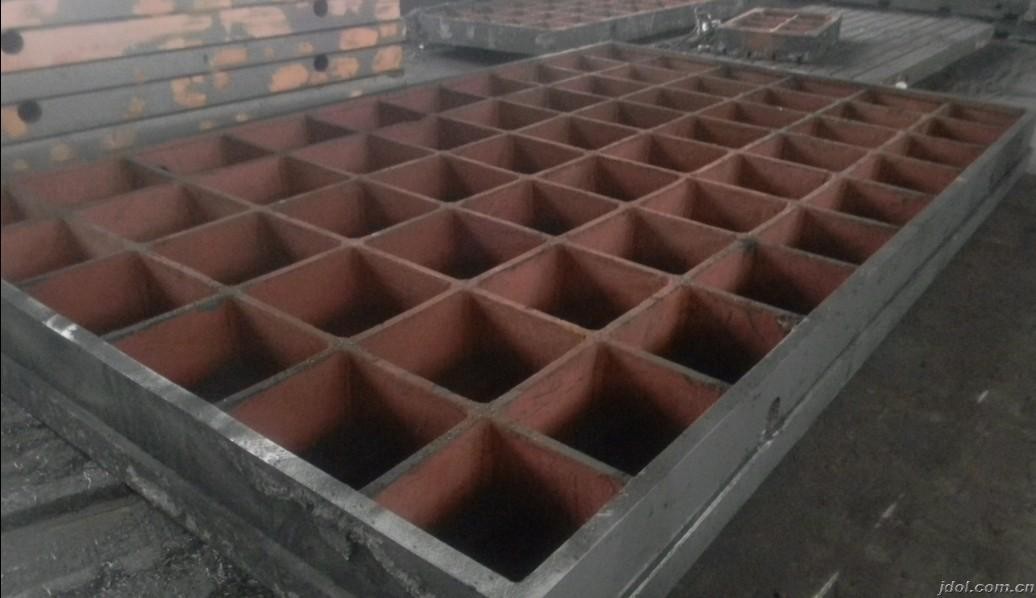

　　5、加强筋 简单的形状是几条加强筋组成很多正方形或长方形的格子附在铸铁平台的底面上，不过为了满足一些生产上或结构上的要求考虑，加强筋的形状尺寸可按实际要求进行改变。

　　6　铸铁平板加强筋的 简单的形状是一条长方形的柱体附在铸铁平板的底面，不过为了满足一些生产上或结构上的考虑，加强筋的形状及尺寸须要改变。长方形的加强筋必须改变形状使生产 容易，加强筋的两边必须加上出模角以减低脱模顶出时的摩擦力，底部相接产品的位置必须加上圆角以消除应力过份集中的现象，圆角的设计亦给与流道渐变的形状使模腔充填 为流畅。

　　7、　一般的设计图说明设计铸铁平板加强筋的基本原则。留意过厚的加强筋设计容易产生缩水纹、空穴、变形挠曲及夹水纹等问题，亦会加长生产周期，增加生产成本。

　　筋式铸铁平板规格,型号:

　　1、 铸铁平板材质: 材料为高强度铸铁HT200-250工作面硬度为HB160—210。经过两次处理(人工退火600度----700度或自然时效2---3 年)，使该产品的精度稳定，耐磨性能好。

　　2、　铸铁平板精度：按 标准计量检定规程执行，分别为0，1，2，3级四个级别。

　　3、铸铁平板规格：200mm×200mm—2000mm×4000mm( 殊规格可根据需方图纸制作或双方商定生产加工)

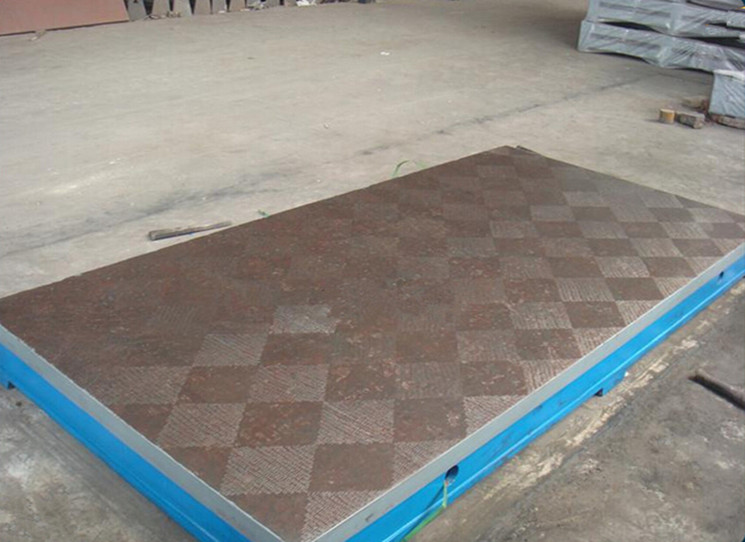

　　筋式铸铁平板http://www.hbtclj.com适用于各种检验工作，精密测量用的基准平面，用于机床机械测量基准，检查零件的尺寸精度或形位偏差，并作精密划线，在机械制造中也是不可缺少的基本工具，种类有研磨铸铁平板，检验铸铁平板，划线铸铁平板，焊接铸铁平板，铆焊铸铁平板，装配铸铁平板，测量铸铁平板，T型槽铸铁平板等等。
