HT250铸铁平台的人工时效工艺

　　HT250铸铁平台配料：严格按灰铸铁标准：ISO185-1988执行。采用本溪22# 生铁和低碳钢下角料及各种微量元素：22#本溪生铁60%，废钢25—30%，余量机铁60#锰铁2% 75#硅铁1% 炉前孕育用75#硅碎块0.3%。铁水出炉温度1400℃以上(用热电偶测温仪测得)取少量铁液铸三角试片，对察试片合格后，浇铸温度1300℃以上，浇铸后24小时以上打箱、清砂。

　　HT250铸铁平台时效处理：

　　一般采用人工时效回火或振动时效已达到削除内应力的作用。

　　回火温度530℃，恒温2-3小时，48小时以上，炉温降至200℃以下，出炉自然冷却，转入下道工序。机加、刮研， 终检查合格后出厂。

　　HT250铸铁平台人工时效步骤：

　　1、装炉：装炉温度不宜过高，一般小于150℃。装炉时应保证加热过程炉气循环畅通。

　　2、升温：升温速度应控制在小于60℃/h。

　　3、保温：保温温度为540-560℃，保持恒温4h。

　　4、降温：恒温结束后，开始降温;降温速度小于30℃/h。

　　5、出炉：出炉温度应小于200℃，冬天应小于150℃。

　　泊头市泰通精密量具有限公司http://www.hbtclj.com是铸铁平台 生产厂家，拥有 生产技术人员，及回火设备，欢迎各界朋友前来参观考察!

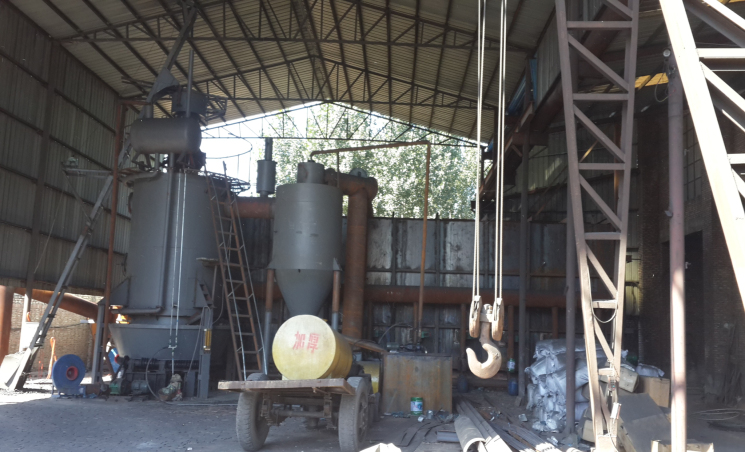

       泊头市泰通精密量具有限公司新建回火窑图片：
