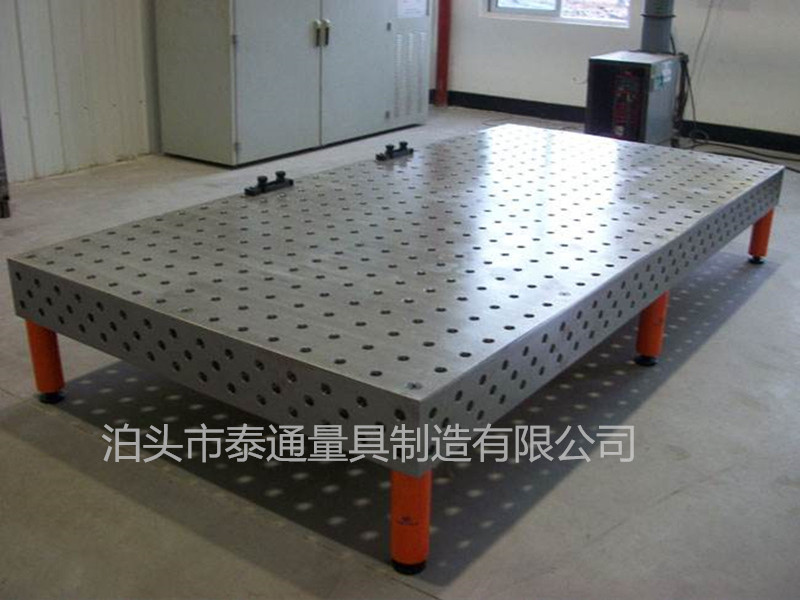

铸铁三维柔性焊接平台

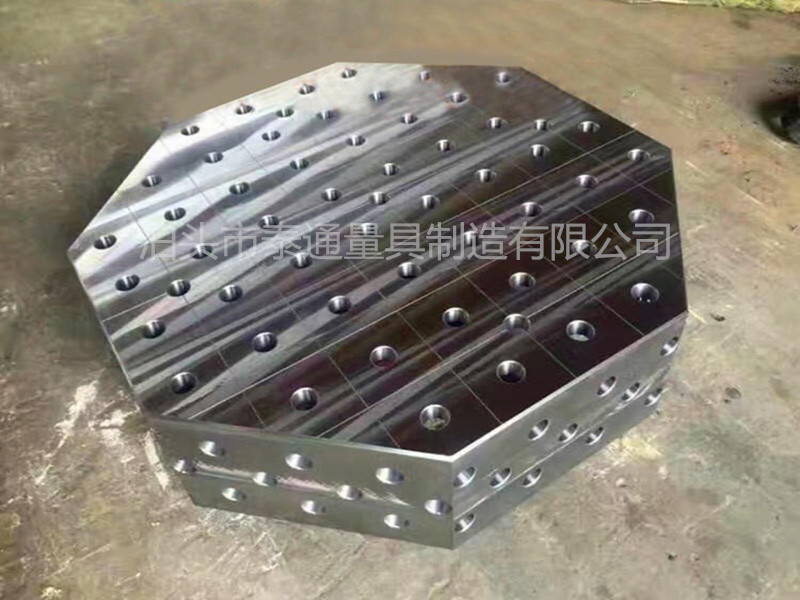

泊头市泰通精密量具有限公司 生产三维柔性焊接平台,三维焊接平台,铸铁焊接平台，通过CNC加工中心加工而成，按孔系分为：Φ28和Φ16两大系列，按结构分为二维柔性组合工装平台和三维柔性组合工装平台，按材料分为钢件平台和铸铁平台；

1、经济性：可适应不同的工件形状；

2、柔性化：三维空间组合；

3、准确性：两个孔的公差在±0.1mm；

4、重复性：保证装配精度；

5、耐用性：表面经过淬火处理；

6、工作台面：平行、垂直；

7、快速锁紧销：快速的定位和夹紧；

8、夹紧器：平面、垂直、45度；

9、时效处理：两次人工回火时效；

10、铸造工艺：实型铸造；

通过CNC加工中心加工而成，按孔系分为：Φ28和Φ16两大系列，按结构分为二维柔性组合工装和三维柔性组合工装，工装平台按材料分为钢件平台和铸铁平台；

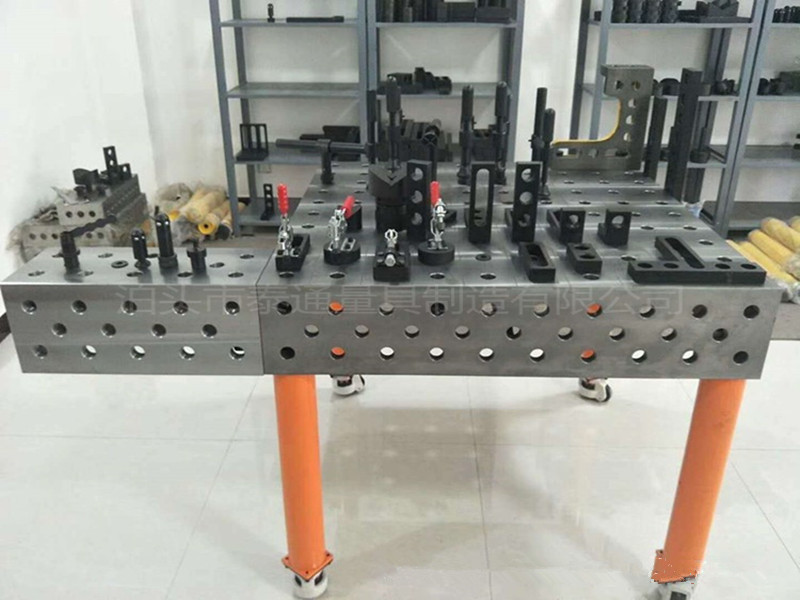

通用2D、3D工装平台(Φ16、Φ28孔系):

1)工装平台的平面度:≤0.15mm/1000mm, 3D平台平面与侧面的垂直度:≤0.1mm/1000mm

2)工装平台材质：钢件（低合金钢Q345）,进行整体阶梯式热处理，消除内应力

3)孔距位置公差±0.05mm以内

4)Φ16系列孔距为50mm，Φ28系列孔距为100mm

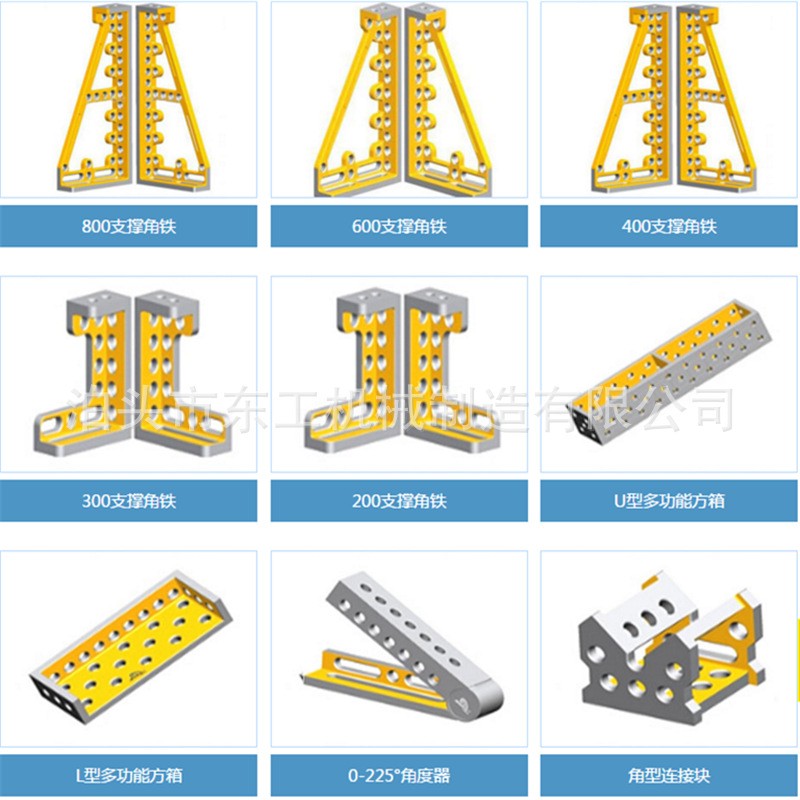

2.工装夹具的主要辅件:

1) U型方箱、L型方箱；材质：Q345，平面度≤0.1mm/1000mm,垂直度≤0.1/200mm、平行度≤0.10/200mm

2)支撑角铁：材质：Q345或HT300，平面度≤0.1mm/m2,垂直度≤0.15/200mm、平行度≤0.10/200mm

3)定位件：材质：Q345，平面度≤0.2mm/m2,垂直度≤0.15/200mm、平行度≤0.20/200mm

4)角度器：材质：Q345，可根据刻度准确定位0至225度的任意角度，角度调节准确到0.5度

5)锁紧件：材质：Q345，锁紧力≥1.2T，调质处理HRC32～35°；钢珠淬火处理HRC58～62°

6)压紧件：材质：Q345，调质处理

应用行业：汽车制造、工程机械、船舶修造、航空航天、轨道交通、结构件焊接、钣金箱体、自行车（摩托车）制造、与焊接机器人或专用焊机配套等；
